XiF GB/T 6170-2015 1型六角螺母

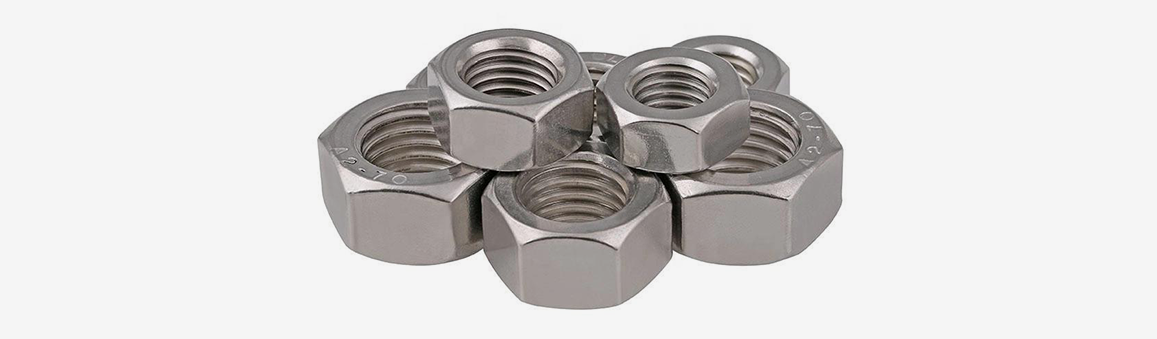

GB/T 6170-2015  1型六角螺母

本标准修改采用ISO国际标准:ISO 4032:2012。本标准适用于螺纹规格M1.6~M64,性能等级为6级、8级和10级、A2-50、A2-70、A4-50、A4-70、CU2、CU3和AL4,产品等级为A级和B级的1型六角螺母。A级用于D<16mm的螺母;B级用于D>16 mm的螺母。

  • 材质: 304、316、316L(Ni10)、56铜、62铜、2205、D2-80
  • 牙别: 粗牙、不攻牙、攻左牙
  • 表面处理: 本色、蜡处理、钝化处理、锁无忧、Coating处理
  • 代替标准:GB/T 6170-2000、GB/T 6170-2000、GB/T 6170-1986、GB/T 6170-1986

GB/T 6170-2015  1型六角螺母

规格型号E
min
K
max
K
min
S
max
S
min
M1.6×0.35P3.411.31.053.23.02
M2×0.4P4.321.61.3543.82
M2.5×0.45P5.4521.7554.82
M3×0.5P6.012.42.155.55.32
M3.5×0.6P6.582.82.5565.82
M4×0.7P7.663.22.976.78
M5×0.8P8.794.74.487.78
M6×1.0P11.055.24.9109.78
M8×1.25P14.386.86.441312.73
M10×1.5P17.778.48.041615.73
M12×1.75P20.0310.810.371817.73
M14×2.0P23.3612.812.12120.67
M16×2.0P26.7514.814.12423.67
M18×2.5P29.5615.815.12726.16
M20×2.5P32.951816.93029.16
M22×2.5P37.2919.418.13433
M24×3.0P39.5521.520.23635
M27×3.0P45.223.822.54140
M30×3.5P50.8525.624.34645
M33×3.5P55.3728.727.45049
M36×4.0P60.793129.45553.8
M39×4.0P66.4433.431.86058.8
M42×4.5P71.33432.46563.1
M45×4.5P76.953634.47068.1
M48×5.0P82.63836.47573.1
M52×5.0P88.254240.48078.1
M56×5.5P93.564543.48582.8
M60×5.5P99.214846.49087.8
M64×6.0P104.865149.19592
