XiF® 为南京尚精机械有限公司注册商标，XiF® 专注液压螺母和螺栓拉伸器。欢迎垂询 025-52183638

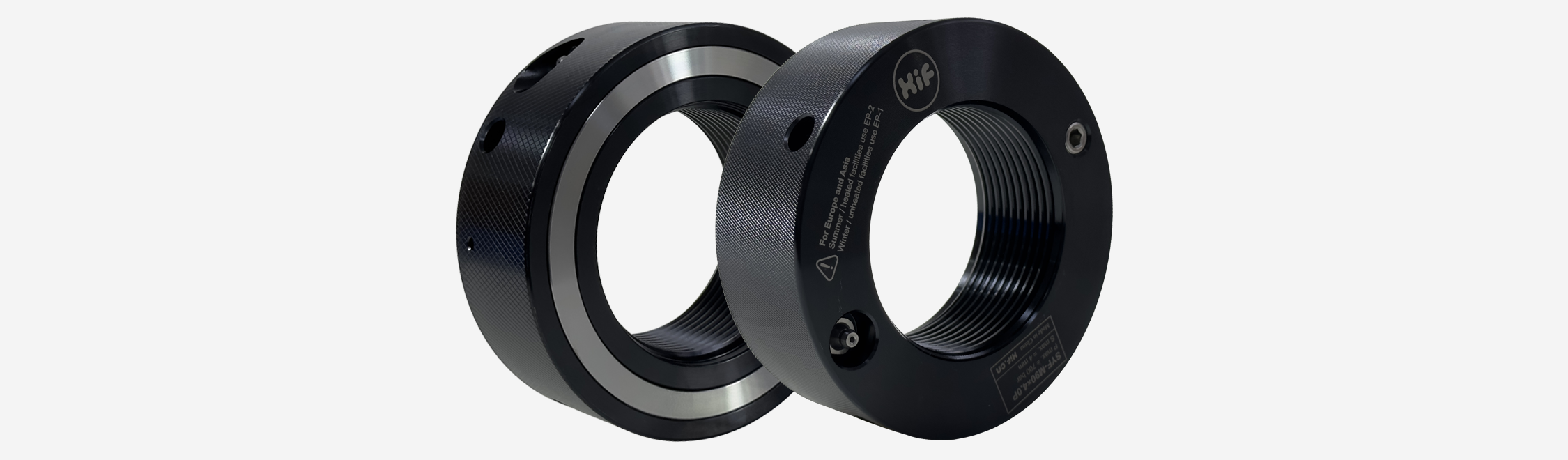

SYF系列黄油驱动型液压螺母在螺母轴向端面和径向外圆面各有一组注油接头和卸压螺丝，能适应不同工况的使用需要。使用手动或电动黄油泵驱动，自对准环形推力环，最大压力 700bar，最大轴向预紧行程可选 4mm 或 10mm。选用 SKF 或 Hallite 高性能密封件，密封好，寿命长，确保安全性、便利性、效率和高度可控的夹持性。
一、应用
- 钢材轧机的轧辊锁紧
- 金属纵剪机、分条机用刀片轴向锁紧
- 圆盘剪用刀具夹头锁紧
- 成型加工轴用工器具、夹具紧固
- 其他轴用工器具紧固夹具
二、特征
- 表面发黑处理，最高温度 120℃
- 表面特殊涂层处理，最高温度可达 290℃
- 42CrMo 合金工具钢（最大压力 700bar）或 7075 航空铝（最大压力 400bar）
- 可选不锈钢、镀镍或镀铬以增强耐腐蚀性
- XiF®自研单向全钢高压接头
- 组件额定最大压力 840bar (12180psi)
- 铝制螺母的重量是钢制螺母的一半
三、尺寸参数表
※ 按需定制螺纹、无螺纹、键槽或其它形式的内孔。
| 型号 | G | D | H | d1 | d2 | n-Øb | 最大行程 S max mm | 压力700bar 锁紧力 kN |
|---|---|---|---|---|---|---|---|---|
| SYF27 | M27 | 82 | 50 | 65 | 45 | 2-Ø10.5 | 4 | 120 |
| SYF271 | M27 | 85 | 60 | 65 | 45 | 2-Ø10.5 | 10 | 120 |
| SYF30 | M30 | 82 | 50 | 65 | 45 | 2-Ø11 | 4 | 120 |
| SYF301 | M30 | 85 | 60 | 65 | 45 | 2-Ø11 | 10 | 120 |
| SYF33 | M33 | 82 | 50 | 65 | 45 | 2-Ø11 | 4 | 120 |
| SYF331 | M33 | 85 | 60 | 65 | 45 | 2-Ø11 | 10 | 120 |
| SYF36 | M36 | 80 | 50 | 66 | 46 | 2-Ø11 | 4 | 123 |
| SYF361 | M36 | 83 | 60 | 66 | 46 | 2-Ø11 | 10 | 123 |
| SYF39 | M39 | 96 | 50 | 83 | 63 | 2-Ø11 | 4 | 160 |
| SYF391 | M39 | 100 | 60 | 83 | 63 | 2-Ø11 | 10 | 160 |
| SYF42 | M42 | 96 | 50 | 83 | 63 | 2-Ø11 | 4 | 160 |
| SYF421 | M42 | 100 | 60 | 83 | 63 | 2-Ø11 | 10 | 160 |
| SYF45 | M45 | 96 | 50 | 83 | 63 | 2-Ø11 | 4 | 160 |
| SYF451 | M45 | 100 | 60 | 83 | 63 | 2-Ø11 | 10 | 160 |
| SYF48 | M48 | 96 | 50 | 83 | 63 | 2-Ø11 | 4 | 160 |
| SYF481 | M48 | 100 | 60 | 82 | 62 | 2-Ø11 | 10 | 160 |
| SYF52 | M52 | 98 | 50 | 82 | 62 | 2-Ø11 | 4 | 160 |
| SYF521 | M52 | 100 | 60 | 83 | 63 | 2-Ø11 | 10 | 160 |
| SYF55 | M55 | 116 | 50 | 100 | 80 | 4-Ø13 | 4 | 197 |
| SYF551 | M55 | 120 | 60 | 100 | 80 | 4-Ø13 | 10 | 197 |
| SYF60 | M60 | 116 | 50 | 100 | 80 | 4-Ø13 | 4 | 197 |
| SYF601 | M60 | 120 | 60 | 100 | 80 | 4-Ø13 | 10 | 197 |
| SYF65 | M65 | 116 | 50 | 100 | 80 | 4-Ø13 | 4 | 197 |
| ZSYF651 | M65 | 120 | 60 | 100 | 80 | 4-Ø13 | 10 | 197 |
| SYF68 | M68 | 116 | 50 | 100 | 80 | 4-Ø13 | 4 | 197 |
| SYF681 | M68 | 120 | 60 | 100 | 80 | 4-Ø13 | 10 | 197 |
| SYF70 | M70 | 130 | 50 | 110 | 90 | 4-Ø13 | 4 | 220 |
| SYF701 | M70 | 135 | 60 | 110 | 90 | 4-Ø13 | 10 | 220 |
| SYF75 | M75 | 130 | 50 | 110 | 90 | 4-Ø13 | 4 | 220 |
| SYF751 | M75 | 135 | 60 | 110 | 90 | 4-Ø13 | 10 | 220 |
| SYF80 | M80 | 130 | 50 | 115 | 95 | 4-Ø13 | 4 | 230 |
| SYF801 | M80 | 135 | 60 | 115 | 95 | 4-Ø13 | 10 | 230 |
| SYF85 | M85 | 146 | 50 | 130 | 110 | 4-Ø13 | 4 | 240 |
| SYF851 | M85 | 150 | 60 | 130 | 110 | 4-Ø13 | 10 | 240 |
| SYF90 | M90 | 146 | 50 | 130 | 110 | 4-Ø13 | 4 | 240 |
| SYF901 | M90 | 150 | 60 | 130 | 110 | 4-Ø13 | 10 | 240 |
| SYF95 | M95 | 146 | 50 | 130 | 110 | 4-Ø13 | 4 | 240 |
| SYF951 | M95 | 150 | 60 | 130 | 110 | 4-Ø13 | 10 | 240 |
| SYF100 | M100 | 146 | 50 | 130 | 110 | 4-Ø13 | 4 | 240 |
| SYF1001 | M100 | 150 | 60 | 130 | 110 | 4-Ø13 | 10 | 240 |
| SYF105 | M105 | 180 | 50 | 160 | 140 | 4-Ø13 | 4 | 360 |
| SYF1051 | M105 | 185 | 60 | 160 | 140 | 4-Ø13 | 10 | 360 |
| SYF110 | M110 | 180 | 50 | 160 | 140 | 4-Ø13 | 4 | 360 |
| SYF1101 | M110 | 185 | 60 | 160 | 140 | 4-Ø13 | 10 | 360 |
| SYF115 | M115 | 180 | 50 | 160 | 140 | 4-Ø13 | 4 | 360 |
| SYF1151 | M115 | 185 | 60 | 160 | 140 | 4-Ø13 | 10 | 360 |
| SYF120 | M120 | 180 | 50 | 160 | 140 | 4-Ø13 | 4 | 360 |
| SYF1201 | M120 | 185 | 60 | 160 | 140 | 4-Ø13 | 10 | 360 |
| SYF125 | M125 | 180 | 50 | 160 | 140 | 4-Ø13 | 4 | 360 |
| SYF1251 | M125 | 185 | 60 | 160 | 140 | 4-Ø13 | 10 | 360 |
| SYF130 | M130 | 190 | 50 | 170 | 150 | 4-Ø13 | 4 | 352 |
| SYF1301 | M130 | 195 | 60 | 170 | 150 | 4-Ø13 | 10 | 352 |
| SYF140 | M140 | 195 | 50 | 175 | 155 | 4-Ø13 | 4 | 363 |
| SYF1401 | M140 | 200 | 60 | 175 | 155 | 4-Ø13 | 10 | 363 |
| SYF145 | M145 | 210 | 50 | 190 | 170 | 4-Ø13 | 4 | 396 |
| SYF1451 | M145 | 215 | 60 | 190 | 170 | 4-Ø13 | 10 | 396 |
| SYF150 | M150 | 210 | 50 | 190 | 170 | 4-Ø13 | 4 | 396 |
| SYF1501 | M150 | 215 | 60 | 190 | 170 | 4-Ø13 | 10 | 396 |
| SYF155 | M155 | 210 | 50 | 190 | 170 | 4-Ø13 | 4 | 396 |
| SYF1551 | M155 | 215 | 60 | 190 | 170 | 4-Ø13 | 10 | 396 |
| SYF160 | M160 | 220 | 50 | 200 | 180 | 4-Ø13 | 4 | 418 |
| SYF1601 | M160 | 228 | 60 | 200 | 180 | 4-Ø13 | 10 | 418 |
| SYF165 | M165 | 220 | 50 | 200 | 180 | 4-Ø13 | 4 | 418 |
| SYF1651 | M165 | 228 | 60 | 200 | 180 | 4-Ø13 | 10 | 418 |
| SYF170 | M170 | 240 | 50 | 220 | 200 | 4-Ø13 | 4 | 462 |
| SYF1701 | M170 | 250 | 60 | 220 | 200 | 4-Ø13 | 10 | 462 |
| SYF175 | M175 | 240 | 50 | 220 | 200 | 4-Ø13 | 4 | 462 |
| SYF1751 | M175 | 250 | 60 | 220 | 200 | 4-Ø13 | 10 | 462 |
| SYF180 | M180 | 240 | 50 | 220 | 200 | 4-Ø13 | 4 | 462 |
| SYF1801 | M180 | 250 | 60 | 220 | 200 | 4-Ø13 | 10 | 462 |
| SYF185 | M185 | 240 | 50 | 220 | 200 | 4-Ø13 | 4 | 462 |
| SYF1851 | M185 | 250 | 60 | 220 | 200 | 4-Ø13 | 10 | 462 |
| SYF190 | M190 | 262 | 50 | 240 | 215 | 4-Ø13 | 4 | 625 |
| SYF1901 | M190 | 270 | 60 | 240 | 215 | 4-Ø13 | 10 | 625 |
| SYF195 | M195 | 262 | 50 | 240 | 215 | 4-Ø13 | 4 | 625 |
| SYF1951 | M195 | 270 | 60 | 240 | 215 | 4-Ø13 | 10 | 625 |
| SYF200 | M200 | 262 | 50 | 240 | 215 | 4-Ø13 | 4 | 625 |
| SYF2001 | M200 | 270 | 60 | 240 | 215 | 4-Ø13 | 10 | 625 |
| SYF205 | M205 | 262 | 50 | 240 | 215 | 6-Ø13 | 4 | 625 |
| SYF2051 | M205 | 270 | 60 | 240 | 215 | 6-Ø13 | 10 | 625 |
| SYF210 | M210 | 282 | 50 | 260 | 235 | 6-Ø13 | 4 | 680 |
| SYF2101 | M210 | 300 | 60 | 260 | 235 | 6-Ø13 | 10 | 680 |
| SYF215 | M215 | 282 | 50 | 260 | 235 | 6-Ø13 | 4 | 680 |
| SYF2151 | M215 | 300 | 60 | 260 | 235 | 6-Ø13 | 10 | 680 |
| SYF220 | M220 | 292 | 50 | 270 | 245 | 6-Ø13 | 4 | 706 |
| SYF2201 | M220 | 300 | 60 | 270 | 245 | 6-Ø13 | 10 | 706 |
| SYF225 | M225 | 292 | 50 | 270 | 245 | 6-Ø13 | 4 | 706 |
| SYF2251 | M225 | 300 | 60 | 270 | 245 | 6-Ø13 | 10 | 706 |
| SYF230 | M230 | 305 | 50 | 285 | 260 | 6-Ø13 | 4 | 750 |
| SYF2301 | M230 | 313 | 60 | 285 | 260 | 6-Ø13 | 10 | 750 |
| SYF235 | M235 | 305 | 50 | 285 | 260 | 6-Ø13 | 4 | 750 |
| SYF2351 | M235 | 313 | 60 | 285 | 260 | 6-Ø13 | 10 | 750 |
| SYF240 | M240 | 305 | 50 | 285 | 260 | 6-Ø18 | 4 | 750 |
| SYF2401 | M240 | 313 | 60 | 285 | 260 | 6-Ø18 | 10 | 750 |
| SYF250 | M250 | 339 | 55 | 310 | 280 | 6-Ø18 | 4 | 973 |
| SYF2501 | M250 | 345 | 65 | 310 | 280 | 6-Ø18 | 10 | 973 |
| SYF260 | M260 | 339 | 55 | 310 | 280 | 6-Ø18 | 4 | 973 |
| SYF2601 | M260 | 345 | 65 | 310 | 280 | 6-Ø18 | 10 | 973 |
| SYF270 | M270 | 360 | 55 | 330 | 300 | 6-Ø18 | 4 | 1040 |
| SYF2701 | M270 | 365 | 60 | 330 | 300 | 6-Ø18 | 10 | 1040 |
| SYF280 | M280 | 360 | 55 | 330 | 300 | 6-Ø18 | 4 | 1040 |
| SYF2801 | M280 | 365 | 60 | 330 | 300 | 6-Ø18 | 10 | 1040 |
| SYF290 | M290 | 385 | 60 | 355 | 325 | 6-Ø18 | 4 | 1120 |
| SYF2901 | M290 | 392 | 70 | 355 | 325 | 6-Ø18 | 10 | 1120 |
| SYF300 | M300 | 385 | 60 | 355 | 325 | 6-Ø18 | 4 | 1120 |
| SYF3001 | M300 | 392 | 70 | 355 | 325 | 6-Ø18 | 10 | 1120 |
| SYF310 | M310 | 400 | 70 | 366 | 330 | 6-Ø20 | 10 | 1378 |
| SYF320 | M320 | 440 | 70 | 400 | 360 | 6-Ø20 | 10 | 1670 |
| SYF330 | M330 | 440 | 70 | 400 | 360 | 6-Ø20 | 10 | 1670 |
| SYF340 | M340 | 440 | 70 | 400 | 360 | 6-Ø20 | 10 | 1670 |
| SYF350 | M350 | 455 | 70 | 415 | 390 | 6-Ø20 | 10 | 1106 |
| SYF360 | M360 | 455 | 70 | 415 | 390 | 6-Ø20 | 10 | 1106 |
| SYF370 | M370 | 455 | 70 | 415 | 390 | 6-Ø20 | 10 | 1106 |
| SYF380 | M380 | 486 | 70 | 450 | 420 | 6-Ø20 | 10 | 1435 |
| SYF395 | M395 | 486 | 70 | 450 | 420 | 6-Ø20 | 10 | 1435 |
| SYF400 | M400 | 490 | 75 | 450 | 420 | 6-Ø20 | 10 | 1435 |
