DC DC-03/05系列防松螺母

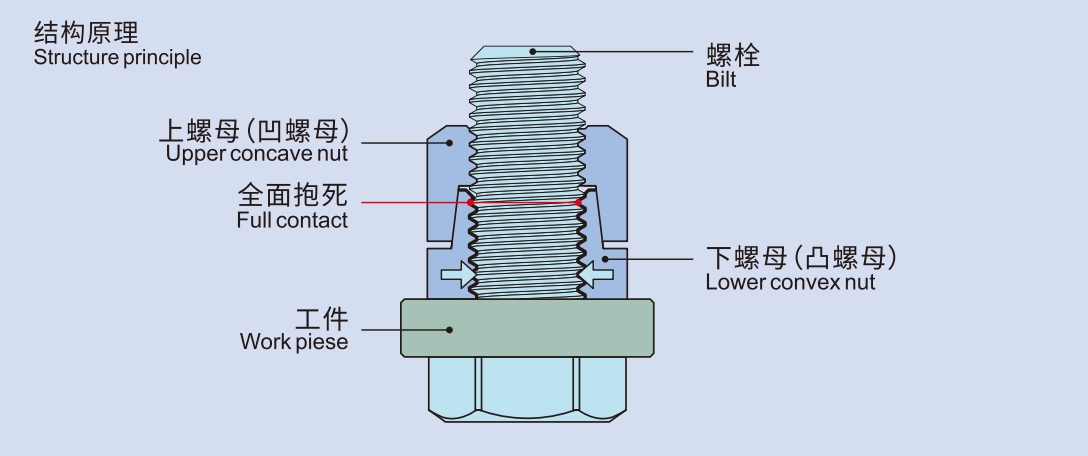

DC防松螺母由凹凸上下螺母组合使用。拧紧上螺母达到合理扭矩时，下螺母会完全抱死螺栓而达到永久防松。下螺母与螺栓抱死接触面大,防松性能大大增强，抗拉强度等级同样增强。可以“无限次重复”使用。价格比进口品牌有优势。

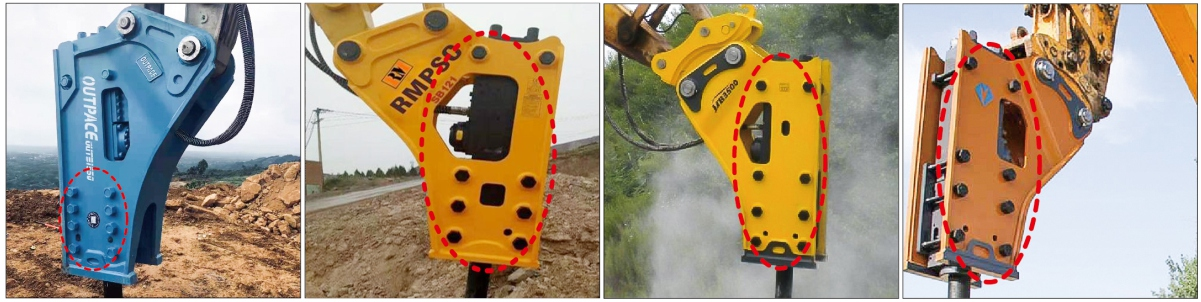

以液压破碎锤/钩机炮机为例,该防松结构能使液压破碎锤的各部位连接件实现紧密连接，并有效减少液压破碎锤在高频振动、冲击、震动等情况下的松动和脱落概率,从而保证设备的稳定性和安全性。

技术参数

强度级别按照:GB/6184-2000(DIN ENISO 898-2):8、10、12级

执行标准

机械性能

全金属防松螺母组件，标准螺纹按照:GB/T3098.2-2000,GB/T3098.4-2000(DIN EN ISO 2320)

材质

表面处理

螺纹

DC-03防松螺母规格表(M8-M120)

规格	粗牙 [mm]	细牙 [mm]	对面宽 S[mm]	组合高度 H[mm]	组合重量 [g]	参考扭矩 8级[N·m]	参考扭矩 10级[N·m]	参考扭矩 12级[N·m]
M8	1.25	1	13	16	10.5	16-30	32-39	36-46
M10	1.5	1.25	17	17	20	36-63	65-79	71-89
M12	1.75	1.25	19	21	33	70-110	113-138	130-160
M14	2	1.5	22	24	50	137	165	225
M16	2	1.5	24	24.5	56	206	247	363
M18	2.5	1.5	27	32	94	284	341	480
M20	2.5	1.5	30	33	122	402	569	620
M22	2.5	1.5	32	33.5	145	539	765	911
M24	3	2	36	36.5	227	686	981	1176
M27	3	2	41	39	289	1029	1472	1764
M30	3.5	2	46	44	381	1225	1962	2352
M33	3.5	2	50	46.5	465	1470	2060	2450
M36	4	3	55	51	633	1764	2453	2940
M39	4	3	60	54.5	808	2156	2943	3626
M42	4.5	4	65	57.6	982	2744	3826	4606
M45	4.5	4	70	59	1121	3136	4415	5390
M48	5	4	75	61.4	1448	3920	5592	6664
M52	5	4	80	67.5	1665	4704	6573	8330
M56	5.5	4	85	72	1983	5978	8437	10290
M64	6	4	95	88	2786	8820	11998	14994
M68	6	4	100	101	3609	10780	13645	17053
M72	6	4	105	102	4252	12642	15527	19405
M76	6	4	110	109	4986	14700	17644	22050
M80	6	4	115	119	5795	18130	19547	24429
M85	6	4	120	122	6500	22050	24000	26459
M90	6	4	130	129	8369	24500	25407	31752
M100	6	4	145	143	11610	27440	32935	41160
M110	6	4	155	165	14445	32732	39287	49098
M120	6	4	170	205	19920	39788	47756	59682

DC-05防松螺母规格表(M8-M120)

规格	粗牙 [mm]	细牙 [mm]	对面宽 S[mm]	组合高度 H[mm]	组合重量 [g]	参考扭矩 8级[N·m]	参考扭矩 10级[N·m]	参考扭矩 12级[N·m]
M8	1.25	1	13	20.2	10.56	16-30	32-39	36-48
M10	1.5	1.25	17	25.5	27.06	36-63	65-79	71-89
M12	1.75	1.25	19	28.2	34.32	70-110	113-138	130-160
M14	2	1.5	22	30.5	57.2	137	165	225
M16	2	1.5	24	31.4	61.4	206	247	363
M18	2.5	1.5	27	39	91.85	284	341	480
M20	2.5	1.5	30	41	121	402	569	620
M22	2.5	1.5	32	44.5	137.5	539	765	911
M24	3	2	36	46	190.3	686	981	1176
M27	3	2	41	51	273.9	1029	1472	1764
M30	3.5	2	46	54	388.3	1225	1962	2352
M33	3.5	2	50	56	486.2	1470	2060	2450
M36	4	3	55	62	649	1764	2453	2940
M39	4	3	60	65.5	863.5	2156	2943	3626
M42	4.5	4	65	69.6	1059.3	2744	3826	4606
M45	4.5	4	70	71.6	1474	3136	4415	5390
M48	5	4	75	75	1611.5	3920	5592	6664
M52	5	4	80	81.5	1947	4704	6573	8330
M56	5.5	4	85	82	2291.3	5978	8437	10290
M64	6	4	95	90	3174.6	8820	11998	14994
M68	6	4	100	102	3609	10780	13645	17053
M72	6	4	105	111	4252	12642	15527	19405
M76	6	4	110	119	4986	14700	17644	22050
M80	6	4	115	127	5795	18130	19547	24429
M85	6	4	120	134	6500	22050	24000	26459
M90	6	4	130	141	8369	24500	25407	31752
M100	6	4	145	163	11610	27440	32935	41160
M110	6	4	155	183	14445	32732	39287	49098
M120	6	4	170	199	19253	39788	47756	59682
