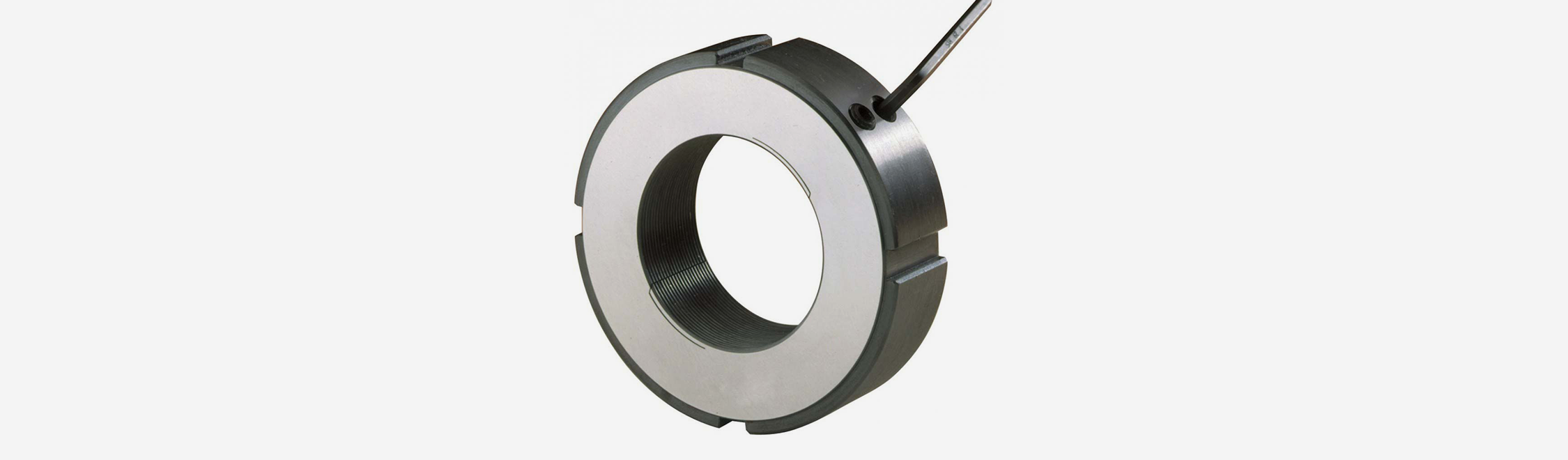

LRP系列重型螺母有2个弹片装置，用于任何需要加强锁定的地方，尤其适用于滚珠丝杠。LRP螺母采用较大的厚度设计，同时在弹片装置上均并列2个Hc紧定螺钉，该设置方式显著增加了松动扭矩和轴向负载阻力。通过拧紧4个Hc紧定螺钉激活的径向力施加在带螺纹的弹片上，实现强力锁固。垂直于螺纹侧的接触面允许调整和锁定所有类型的轴承以及需要非常精确公差的其他机械元件。
为了确保螺母的端面垂直度和轴向圆跳动，螺纹和接触面经一次加工完成。
- 本体材质：高强度钢
- 公差等级：IT4
- 螺钉等级：14.9
- 螺纹等级：4H
| 零件型号 | A 螺纹直径×螺距 | D (mm) | B (mm) | C (mm) | b×h | Hc 紧定螺钉 | 松脱力矩 (Nm) | 最大轴向载荷 (N) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| LRP 20.150 | M20×1.5P | 42 | 37 | 16 | 5×2 | 2-M8 | 155 | 48861 | 0.12 |
| LRP 22.150 | M22×1.5P | 44 | 39 | 16 | 5×2 | 2-M8 | 180 | 56997 | 0.13 |
| LRP 25.150 | M25×1.5P | 47 | 42 | 16 | 5×2 | 2-M8 | 210 | 68558 | 0.13 |
| LRP 30.150 | M30×1.5P | 52 | 47 | 16 | 5×2 | 2-M8 | 235 | 91109 | 0.16 |
| LRP 32.150 | M32×1.5P | 55 | 50 | 16 | 5×2 | 2-M8 | 260 | 101813 | 0.18 |
| LRP 35.150 | M35×1.5P | 60 | 55 | 16 | 5×2 | 2-M8 | 300 | 116513 | 0.21 |
| LRP 38.150 | M38×1.5P | 62 | 57 | 16 | 5×2 | 2-M8 | 330 | 126786 | 0.22 |
| LRP 40.150 | M40×1.5P | 65 | 59 | 16 | 6×2.5 | 2-M8 | 375 | 139203 | 0.24 |
| LRP 42.150 | M42×1.5P | 68 | 62 | 16 | 6×2.5 | 2-M8 | 420 | 146337 | 0.26 |
| LRP 45.150 | M45×1.5P | 70 | 64 | 16 | 6×2.5 | 2-M8 | 470 | 163319 | 0.26 |
| LRP 50.150 | M50×1.5P | 72 | 66 | 28 | 6×2.5 | 4-M8 | 1200 | 290849 | 0.42 |
| LRP 55.150 | M55×1.5P | 78 | 71 | 28 | 7×3 | 4-M8 | 1530 | 327796 | 0.48 |
| LRP 55.200 | M55×2.0P | 78 | 71 | 28 | 7×3 | 4-M8 | 1550 | 297488 | 0.48 |
| LRP 60.150 | M60×1.5P | 83 | 76 | 28 | 7×3 | 4-M8 | 1590 | 358134 | 0.52 |
| LRP 60.200 | M60×2.0P | 83 | 76 | 28 | 7×3 | 4-M8 | 1600 | 330268 | 0.52 |
| LRP 65.150 | M65×1.5P | 88 | 81 | 28 | 7×3 | 4-M8 | 1680 | 402859 | 0.56 |
| LRP 65.200 | M65×2.0P | 88 | 81 | 28 | 7×3 | 4-M8 | 1690 | 358400 | 0.56 |
| LRP 70.150 | M70×1.5P | 96 | 88 | 28 | 8×3.5 | 4-M8 | 1760 | 440525 | 0.69 |
| LRP 70.200 | M70×2.0P | 96 | 88 | 28 | 8×3.5 | 4-M8 | 1770 | 407345 | 0.69 |
| LRP 75.150 | M75×1.5P | 104 | 96 | 28 | 8×3.5 | 4-M8 | 1840 | 482416 | 0.83 |
| LRP 75.200 | M75×2.0P | 104 | 96 | 28 | 8×3.5 | 4-M8 | 1850 | 446561 | 0.83 |
| LRP 80.200 | M80×2.0P | 110 | 102 | 32 | 8×3.5 | 4-M10 | 2500 | 558080 | 1.04 |
| LRP 85.200 | M85×2.0P | 115 | 107 | 32 | 8×3.5 | 4-M10 | 2700 | 606075 | 1.1 |
| LRP 90.150 | M90×1.5P | 120 | 111 | 32 | 10×4 | 4-M10 | 2850 | 666863 | 1.15 |
| LRP 90.200 | M90×2.0P | 120 | 111 | 32 | 10×4 | 4-M10 | 2860 | 651140 | 1.15 |
| LRP 95.200 | M95×2.0P | 125 | 116 | 32 | 10×4 | 4-M10 | 3000 | 687844 | 1.2 |
| LRP 100.200 | M100×2.0P | 130 | 121 | 32 | 10×4 | 4-M10 | 3150 | 734407 | 1.14 |
| LRP 105.200 | M105×2.0P | 135 | 124 | 32 | 12×5 | 4-M10 | 3320 | 776789 | 1.3 |
| LRP 110.200 | M110×2.0P | 138 | 127 | 32 | 12×5 | 4-M10 | 3480 | 825099 | 1.25 |
| LRP 115.200 | M115×2.0P | 145 | 134 | 32 | 12×5 | 4-M10 | 3720 | 868730 | 1.41 |
| LRP 120.200 | M120×2.0P | 148 | 137 | 32 | 12×5 | 4-M10 | 3840 | 912861 | 1.36 |
| LRP 125.200 | M125×2.0P | 155 | 144 | 32 | 12×5 | 4-M10 | > 4000 | 957491 | 1.53 |
| LRP 130.200 | M130×2.0P | 158 | 147 | 32 | 12×5 | 4-M10 | > 4000 | 1002620 | 1.47 |
| LRP 135.200 | M135×2.0P | 165 | 152 | 32 | 14×6 | 4-M10 | > 4000 | 1048248 | 1.62 |
| LRP 140.200 | M140×2.0P | 168 | 155 | 32 | 14×6 | 4-M10 | > 4000 | 1087450 | 1.56 |
| LRP 145.200 | M145×2.0P | 175 | 162 | 32 | 14×6 | 4-M10 | > 4000 | 1133828 | 1.73 |
| LRP 150.200 | M150×2.0P | 178 | 165 | 32 | 14×6 | 4-M10 | > 4000 | 1180705 | 1.67 |
| LRP 155.300 | M155×3.0P | 185 | 172 | 32 | 14×6 | 4-M10 | > 4000 | 1184672 | 1.85 |
| LRP 160.300 | M160×3.0P | 188 | 175 | 32 | 14×6 | 4-M10 | > 4000 | 1231267 | 1.76 |
| LRP 165.300 | M165×3.0P | 195 | 182 | 32 | 14×6 | 4-M10 | > 4000 | 1278361 | 1.97 |
| LRP 170.300 | M170×3.0P | 198 | 185 | 32 | 14×6 | 4-M10 | > 4000 | 1325955 | 1.87 |
| LRP 180.300 | M180×3.0P | 210 | 197 | 32 | 14×6 | 4-M10 | > 4000 | 1413749 | 2.14 |
| LRP 190.300 | M190×3.0P | 220 | 207 | 32 | 14×6 | 4-M10 | > 4000 | 1493151 | 2.26 |
| LRP 200.300 | M200×3.0P | 230 | 217 | 32 | 14×6 | 4-M10 | > 4000 | 1582443 | 2.37 |
