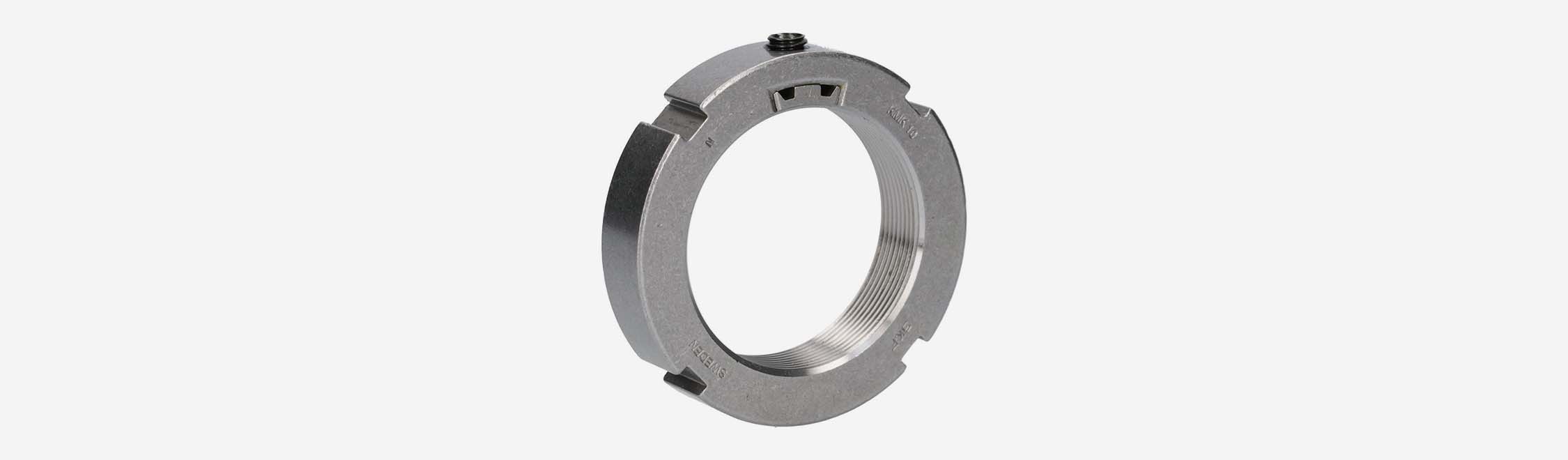

KMK系列带整体式锁定的锁定螺母的内孔中嵌入了一个螺纹锁定装置，可将螺母锁定在轴或紧定套上的给定位置嵌入式锁定装置上的螺纹与锁紧螺母的螺纹相匹配。拧紧穿过锁紧螺母主体的沉头螺钉时，嵌件充当压力板。用于在要求不太苛刻的应用工况中定位径向轴承。
KMK系列锁紧螺母不得用在带键槽的轴或紧定套上。 如与键槽相对，锁定装置可能会损坏。
- 公差：公制螺纹 5H（ISO 965-3）
- 配合轴螺纹：公制螺纹 6g（ISO 965-3）
- 平头螺钉：ISO 4026，材料等级 45H
| 零件型号 | G 螺纹直径×螺距 | d1 (mm) | d2 (mm) | B (mm) | b (mm) | h (mm) | 紧定螺钉 | 螺钉拧紧力矩 (Nm) | 轴向载荷 (kN) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| KMK0 | M10×0.75P | 16 | 20 | 9 | 3 | 2 | M5 | 4 | 9.8 | 0.016 |
| KMK1 | M12×1.0P | 18 | 22 | 9 | 3 | 2 | M5 | 4 | 11.8 | 0.018 |
| KMK2 | M15×1.0P | 21 | 25 | 9 | 4 | 2 | M5 | 4 | 14.6 | 0.021 |
| KMK3 | M17×1.0P | 24 | 28 | 9 | 4 | 2 | M5 | 4 | 19.6 | 0.027 |
| KMK4 | M20×1.0P | 28 | 32 | 9 | 4 | 2 | M5 | 4 | 24 | 0.03 |
| KMK5 | M25×1.5P | 34 | 38 | 9 | 5 | 2 | M5 | 4 | 31.5 | 0.03 |
| KMK6 | M30×1.5P | 41 | 45 | 9 | 5 | 2 | M5 | 4 | 36.5 | 0.06 |
| KMK7 | M35×1.5P | 48 | 52 | 9 | 5 | 2 | M5 | 4 | 50 | 0.07 |
| KMK8 | M40×1.5P | 53 | 58 | 11 | 6 | 2.5 | M6 | 8 | 62 | 0.11 |
| KMK9 | M45×1.5P | 60 | 65 | 11 | 6 | 2.5 | M6 | 8 | 78 | 0.14 |
| KMK10 | M50×1.5P | 65 | 70 | 15 | 6 | 2.5 | M8 | 18 | 91.5 | 0.2 |
| KMK11 | M55×2.0P | 69 | 75 | 15 | 7 | 3 | M8 | 18 | 91.5 | 0.22 |
| KMK12 | M60×2.0P | 74 | 80 | 15 | 7 | 3 | M8 | 18 | 95 | 0.23 |
| KMK13 | M65×2.0P | 79 | 85 | 14 | 7 | 3 | M8 | 18 | 108 | 0.24 |
| KMK14 | M70×2.0P | 85 | 92 | 14 | 8 | 3.5 | M8 | 18 | 118 | 0.28 |
| KMK15 | M75×2.0P | 91 | 98 | 14 | 8 | 3.5 | M8 | 18 | 134 | 0.33 |
| KMK16 | M80×2.0P | 98 | 105 | 18 | 8 | 3.5 | M10 | 35 | 173 | 0.45 |
| KMK17 | M85×2.0P | 103 | 110 | 18 | 8 | 3.5 | M10 | 35 | 190 | 0.52 |
| KMK18 | M90×2.0P | 112 | 120 | 18 | 10 | 4 | M10 | 35 | 216 | 0.65 |
| KMK19 | M95×2.0P | 117 | 125 | 20 | 10 | 4 | M10 | 35 | 236 | 0.76 |
| KMK20 | M100×2.0P | 122 | 130 | 20 | 10 | 4 | M10 | 35 | 255 | 0.8 |
