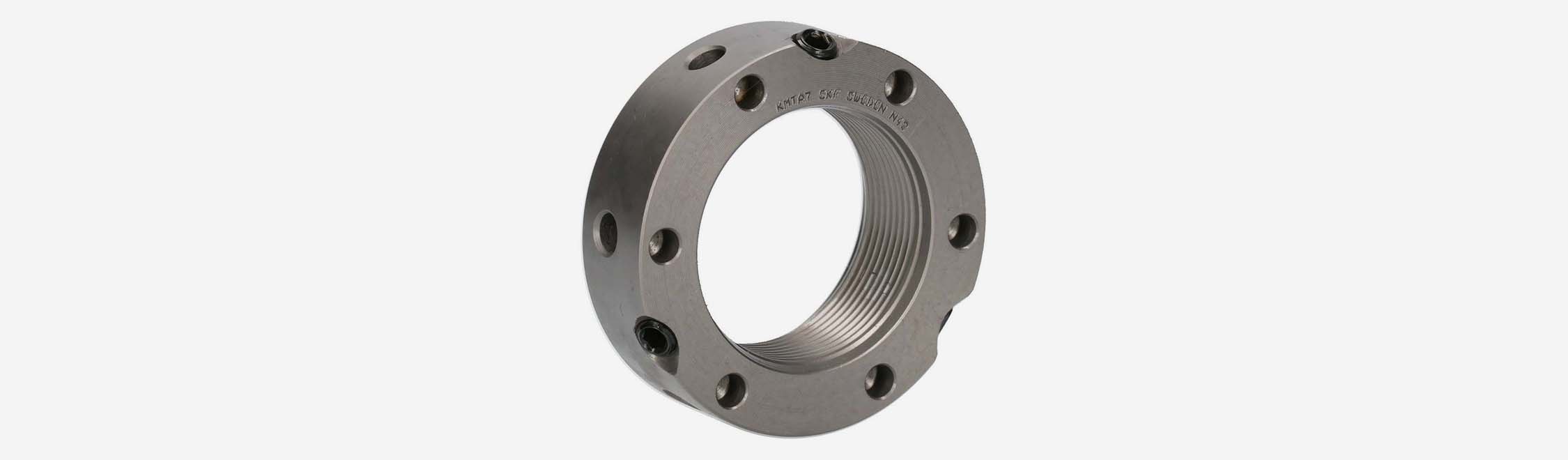

KMTA系列锁定螺母适用于需要高精度、简单装配和可靠锁定的应用。 三个等距锁定销使锁定螺母能够以正确角度准确固定到轴上。 也可进行调整补偿邻近部件轻微角度偏差。KMTA系列锁定螺母具有圆柱形外表面,某些尺寸与KMT系列锁定螺母的螺距不同,主要用于空间受限的应用工况,圆柱形外表面可用作缝隙式密封件的组成部分。
- 公差:公制螺纹 5H(ISO 965-3)
- 配合轴螺纹:公制螺纹 6g(ISO 965-3)
- 定位面/螺纹最大轴向跳动(最大为40):0.005mm
零件型号 | G 螺纹直径 × 螺距 | d1 (mm) | d3 (mm) | d4 (mm) | B (mm) | J1 (mm) | J2 (mm) | N1 (mm) | N2 (mm) | 紧定螺钉 | 螺钉拧紧力矩 (Nm) | 轴向载荷 (kN) | 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KMTA5 | M25×1.5P | 35 | 42 | 26 | 20 | 32.5 | 11 | 4.3 | 4 | M6 | 8 | 130 | 0.13 |
KMTA6 | M30×1.5P | 40 | 48 | 32 | 20 | 40.5 | 11 | 4.3 | 5 | M6 | 8 | 160 | 0.16 |
KMTA7 | M35×1.5P | 47 | 53 | 38 | 20 | 45.5 | 11 | 4.3 | 5 | M6 | 8 | 190 | 0.19 |
KMTA8 | M40×1.5P | 52 | 58 | 42 | 22 | 50.5 | 12 | 4.3 | 5 | M6 | 8 | 210 | 0.23 |
KMTA9 | M45×1.5P | 58 | 68 | 48 | 22 | 58 | 12 | 4.3 | 6 | M6 | 8 | 240 | 0.33 |
KMTA10 | M50×1.5P | 63 | 70 | 52 | 24 | 61.5 | 13 | 4.3 | 6 | M6 | 8 | 300 | 0.34 |
KMTA11 | M55×1.5P | 70 | 75 | 58 | 24 | 66.5 | 13 | 4.3 | 6 | M6 | 8 | 340 | 0.37 |
KMTA12 | M60×1.5P | 75 | 84 | 62 | 24 | 74.5 | 13 | 5.3 | 6 | M8 | 18 | 380 | 0.49 |
KMTA13 | M65×1.5P | 80 | 88 | 68 | 25 | 78.5 | 13 | 5.3 | 6 | M8 | 18 | 460 | 0.52 |
KMTA14 | M70×1.5P | 86 | 95 | 72 | 26 | 85 | 14 | 5.3 | 8 | M8 | 18 | 490 | 0.62 |
KMTA15 | M75×1.5P | 91 | 100 | 77 | 26 | 88 | 13 | 6.4 | 8 | M8 | 18 | 520 | 0.66 |
KMTA16 | M80×2.0P | 97 | 110 | 83 | 30 | 95 | 16 | 6.4 | 8 | M8 | 18 | 620 | 1 |
KMTA17 | M85×2.0P | 102 | 115 | 88 | 32 | 100 | 17 | 6.4 | 8 | M10 | 35 | 650 | 1.15 |
KMTA18 | M90×2.0P | 110 | 120 | 93 | 32 | 108 | 17 | 6.4 | 8 | M10 | 35 | 680 | 1.2 |
KMTA19 | M95×2.0P | 114 | 125 | 98 | 32 | 113 | 17 | 6.4 | 8 | M10 | 35 | 710 | 1.25 |
KMTA20 | M100×2.0P | 120 | 130 | 103 | 32 | 118 | 17 | 6.4 | 8 | M10 | 35 | 740 | 1.3 |
KMTA22 | M110×2.0P | 132 | 140 | 112 | 32 | 128 | 17 | 6.4 | 8 | M10 | 35 | 800 | 1.45 |
KMTA24 | M120×2.0P | 142 | 155 | 122 | 32 | 140 | 17 | 6.4 | 8 | M10 | 35 | 860 | 1.85 |
KMTA26 | M130×3.0P | 156 | 165 | 132 | 32 | 153 | 17 | 6.4 | 8 | M10 | 35 | 920 | 2 |
KMTA28 | M140×3.0P | 166 | 180 | 142 | 32 | 165 | 17 | 6.4 | 10 | M10 | 35 | 980 | 2.45 |
KMTA30 | M150×3.0P | 180 | 190 | 152 | 32 | 175 | 17 | 6.4 | 10 | M10 | 35 | 1040 | 2.6 |
KMTA32 | M160×3.0P | 190 | 205 | 162 | 32 | 185 | 17 | 8.4 | 10 | M 10 | 35 | 1100 | 3.15 |
KMTA34 | M170×3.0P | 205 | 215 | 172 | 32 | 195 | 17 | 8.4 | 10 | M 10 | 35 | 1160 | 3.3 |
KMTA36 | M180×3.0P | 215 | 230 | 182 | 32 | 210 | 17 | 8.4 | 10 | M 10 | 35 | 1220 | 3.9 |
KMTA38 | M190×3.0P | 225 | 240 | 192 | 32 | 224 | 17 | 8.4 | 10 | M 10 | 35 | 1280 | 4.1 |
KMTA40 | M200×3.0P | 237 | 245 | 202 | 32 | 229 | 17 | 8.4 | 10 | M 10 | 35 | 1340 | 3.85 |
