FKNA系列斜角锁紧螺母

FKD FKNA系列斜角锁紧螺母

奥安斯江苏奥安斯工业技术有限公司

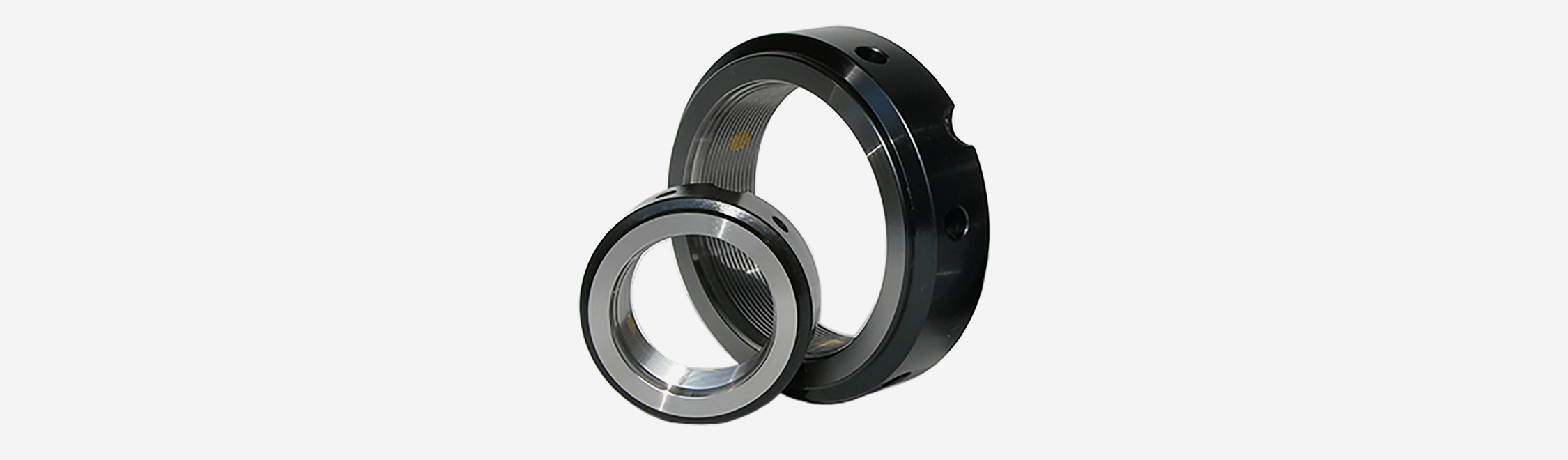

FKNA系列斜角锁紧螺母

日本FKD公司生产的FKNA系列斜角锁定螺母，其螺纹面和端面同时磨削加工完成，具有精确的直角度。其紧定螺钉相对于轴线以30°的角度拧紧，可获得稳定的锁固力。销扳手型，可重复应用于您想要缩短调整时间的工装位置。

FKNA系列斜角锁紧螺母

零件型号	d 螺纹直径×螺距	D (mm)	h (mm)	d1 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	d5 (mm)	c (mm)	紧定螺钉	螺钉扭紧力矩 (Nm)
FKNA20	M20×1.0P	38	18	30	29	21	4.3	4	10	M6	8
FKNA25	M25×1.5P	42	20	35	32.5	26	4.3	4	11	M6	8
FKNA30	M30×1.5P	48	20	40	40.5	32	4.3	5	11	M6	8
FKNA35	M35×1.5P	53	20	47	45.5	38	4.3	5	11	M6	8
FKNA40	M40×1.5P	58	22	52	50.5	42	4.3	5	12	M6	8
FKNA45	M45×1.5P	68	22	58	58	48	4.3	6	12	M6	8
FKNA50	M50×1.5P	70	24	63	61.5	52	4.3	6	13	M6	8
FKNA55	M55×1.5P	75	24	70	66.5	58	4.3	6	13	M6	8
FKNA60	M60×1.5P	84	24	75	74.5	62	5.3	6	13	M6	8
FKNA65	M65×1.5P	88	25	80	78.5	68	5.3	6	13	M6	8
FKNA70	M70×1.5P	95	26	86	85	72	5.3	8	14	M8	18
FKNA75	M75×1.5P	100	26	91	88	77	6.4	8	13	M8	18
FKNA80	M80×2.0P	110	30	97	95	83	6.4	8	16	M8	18
FKNA85	M85×2.0P	115	32	102	100	88	6.4	8	17	M10	35
FKNA90	M90×2.0P	120	32	110	108	93	6.4	8	17	M10	35
FKNA95	M95×2.0P	125	32	114	113	98	6.4	8	17	M10	35
FKNA100	M100×2.0P	130	32	120	118	103	6.4	8	17	M10	35
FKNA110	M110×2.0P	140	32	132	128	112	6.4	8	17	M10	35
FKNA120	M120×2.0P	155	32	142	140	122	6.4	8	17	M10	35
FKNA130	M130×3.0P	165	32	156	153	132	6.4	8	17	M10	35
FKNA140	M140×3.0P	180	32	166	165	142	6.4	10	17	M10	35
FKNA150	M150×3.0P	190	32	180	175	152	6.4	10	17	M10	35
FKNA160	M160×3.0P	205	32	190	185	162	8.4	10	17	M10	35
FKNA170	M170×3.0P	215	32	205	195	172	8.4	10	17	M10	35
FKNA180	M180×3.0P	230	32	215	210	182	8.4	10	17	M10	35
FKNA190	M190×3.0P	240	32	225	224	192	8.4	10	17	M10	35
FKNA200	M200×3.0P	245	32	237	229	202	8.4	10	17	M10	35
